ECO.9091.0100

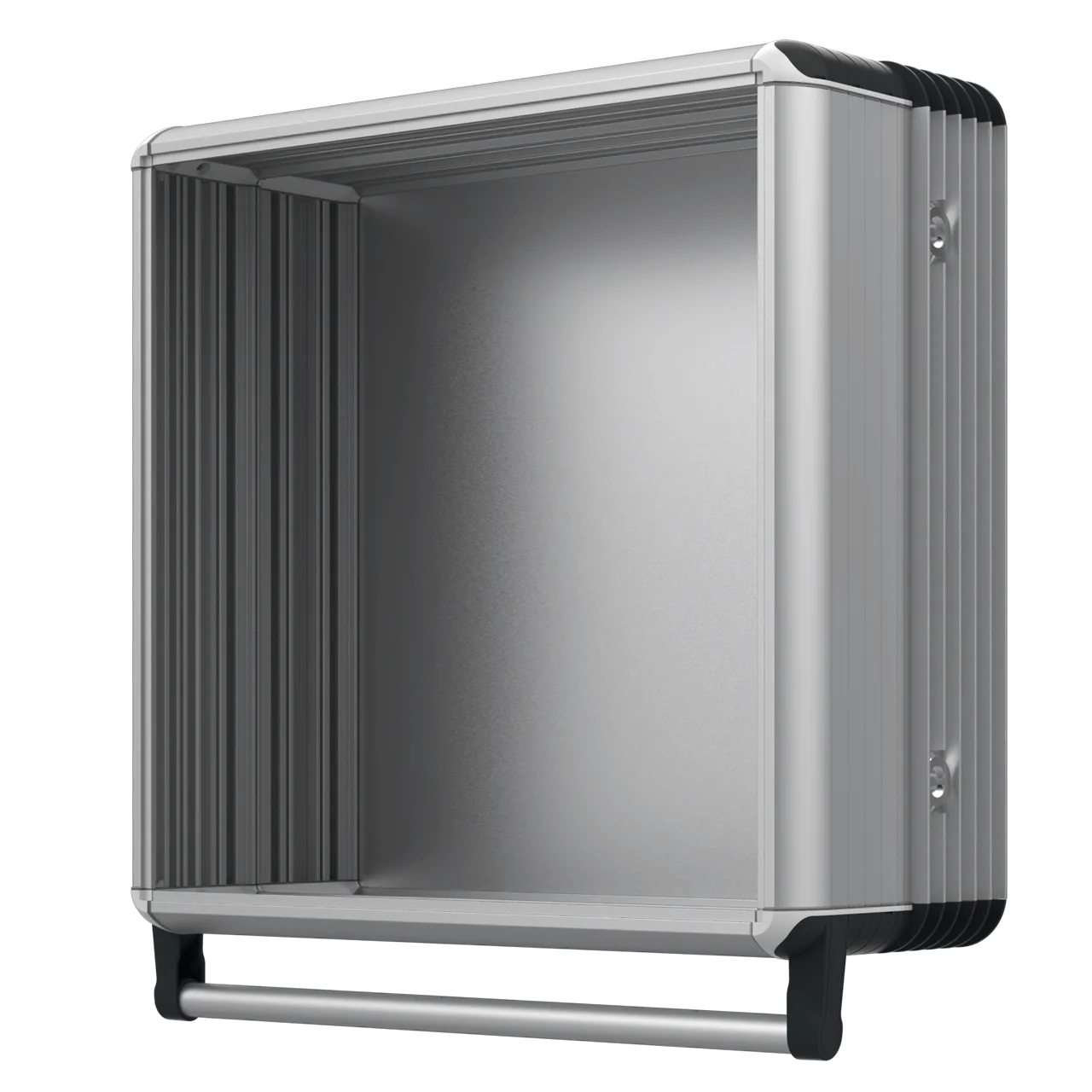

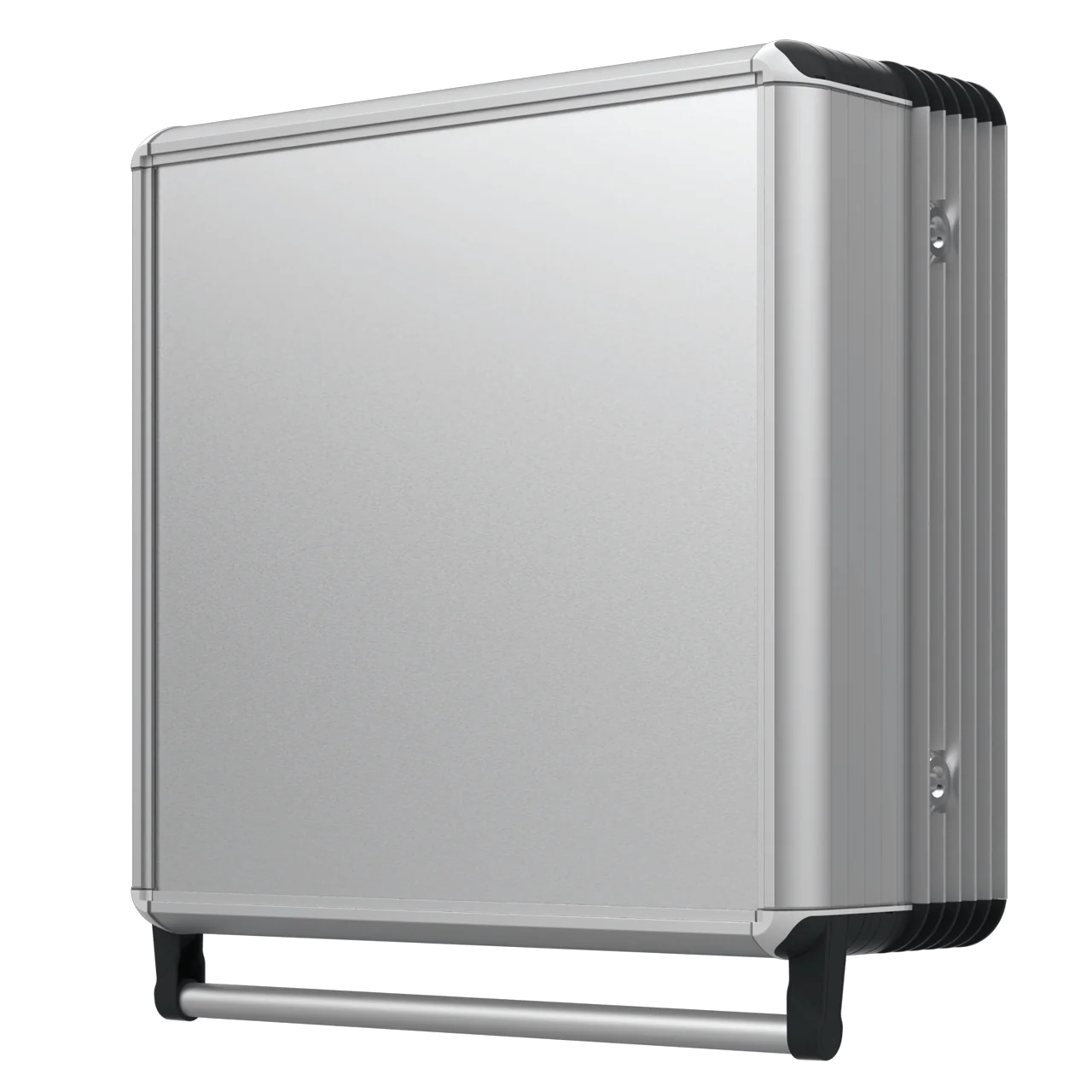

PANEL S 1 MADLEM +90 MM HLOUBKA S CHLAZENÍM

Ovládací panely řady ECO 090 s klávesnicí jsou panely s přídavným dílem pro zvětšení vnitřního prostoru. Díky modernímu designu a eleganci; spolu s možností přídavných prvků dosáhla modularita této řady vyšší úrovně. Vnitřní hloubka těchto panelů řady ECO 090 je 150 mm a přímé připojení k nosným ramenům zajišťuje modul TK060.830. Díky hliníkovým profilům má lehčí a přesto robustnější konstrukci než jiné panely. Dva panely je možné uprostřed otevřít a zavřít pomocí systému pantů a zámku ve střední části. Tento panel má navíc vnější křídla, která usnadňují chlazení. Pomocí těchto křídel lze snadno odstranit akumulaci tepla uvnitř panelu a zajišťuje optimální provoz systému. Je utěsněn pro případ nežádoucích podmínek jako je prach apod. Profil, rohy a přední a zadní strana panelu jsou vyrobeny z hliníku, kryty rohů jsou vyrobeny z plastu. Pro pohodlnější použití je na tento panel použito madlo.

K souborům se dostanete přes přihlášení do systému.

    Rozměry použití Zadní kryt Hloubka instalace Podporované připojení NO TK Kód produktu
    Šířka(mm) Výška (mm) Hloubka (mm) Závěs Šroub „H profil instalační platforma Hloubka instalace (mm) 130mm Ø 118×65.5mm Eco
    300 300 180 Ano Ano 164 Ano ECO.9091.0104
    300 300 180 Ano 180 Ano ECO.9091.0105
    300 400 180 Ano Ano 164 Ano ECO.9091.0106
    300 400 180 Ano 180 Ano ECO.9091.0107
    400 400 180 Ano Ano 164 Ano ECO.9091.0108
    400 400 180 Ano 180 Ano ECO.9091.0109
    400 500 180 Ano Ano 164 Ano ECO.9091.0110
    400 500 180 Ano 180 Ano ECO.9091.0111
    500 500 180 Ano Ano 164 Ano ECO.9091.0112
    500 500 180 Ano 180 Ano ECO.9091.0113
    500 600 180 Ano Ano 164 Ano ECO.9091.0114
    500 600 180 Ano 180 Ano ECO.9091.0115
    600 600 180 Ano Ano 164 Ano ECO.9091.0116
    600 600 180 Ano 180 Ano ECO.9091.0117
