ECO.6091.0100 Image

ECO.6091.0100

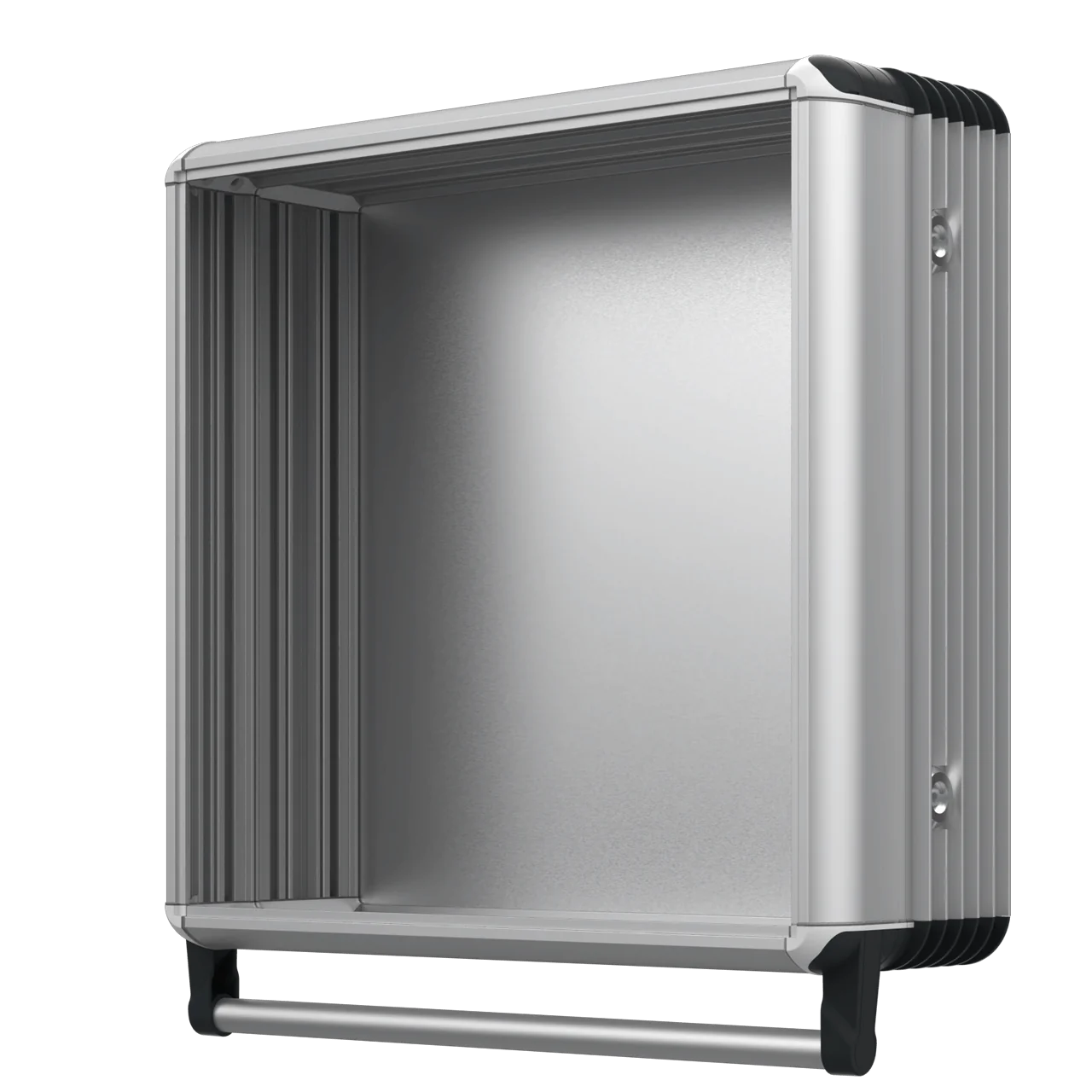

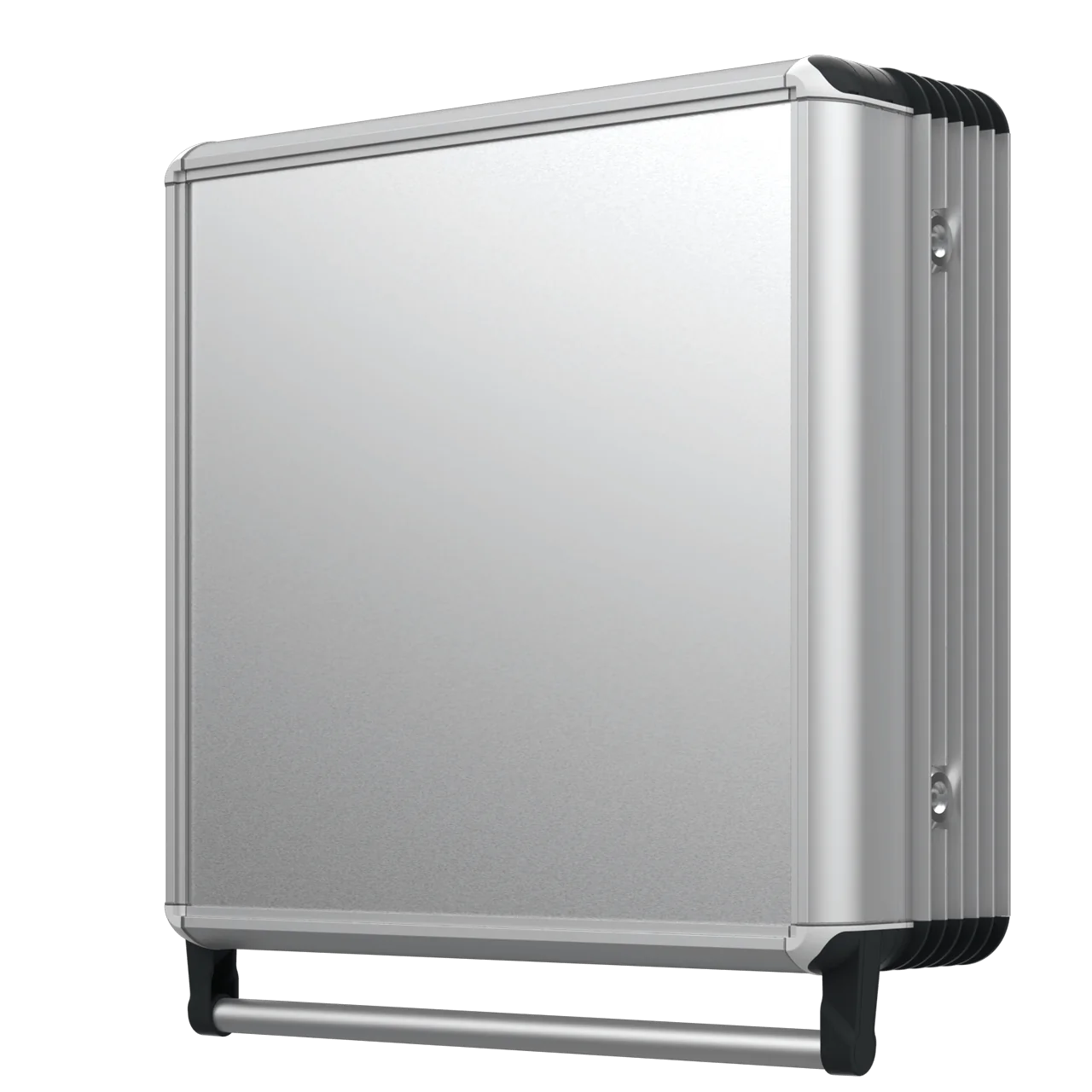

PANNELLO CON 1 MANIGLIA + PROFILO DI RAFFREDDAMENTO PROFONDITÀ 90 MM

Con un extra pannello aggiunto, l’area di utilizzo interno della serie ECO 060 è aumentato. La sua modularità ha raggiunto un livello superiore con l’aumento della sua profondità insieme con la sua linea moderna e la sua caratteristica aggiuntiva del pannello. La profondità di utilizzo interna di questi pannelli è di 150 mm e il supporto per il collegamento diretto ai bracci dell’operatore è fornito con il modulo TK060.830 (collegamento tramite il pannello aggiuntivo). Grazie ai suoi esclusivi profili in alluminio, ha una struttura più leggera e robusta rispetto ad altri esempi. I due pannelli possono essere aperti e chiusi al centro con l’aiuto di una cerniera e un sistema di blocco al centro. Come funzione aggiuntiva, ci sono ali esterne su questo pannello che facilitano il raffreddamento. Grazie a queste ali, l’accumulo di calore che può verificarsi nel pannello può essere espulso facilmente e garantisce il funzionamento ottimale del sistema. Ha anche una funzione di tenuta in caso di condizioni indesiderabili come polvere, ecc. Il profilo del pannello, gli angoli del pannello, la copertina anteriore e posteriore sono in alluminio, le coperture angolari sono in materiale plastico. Per un uso più ergonomico, in questo pannello viene utilizzata una maniglia.

È possibile accedere ai file tramite il login al sistema.

    Dimensioni d’uso Copertina posteriore Profondità di installazione Connessione supportata NO TK Codice prodotto
    Larghezza (mm) Altezza (mm) Profondità(mm) Cerniera Vite Piattaforma di montaggio profilo H Profondità di installazione (mm) 130mm Ø 118×65.5mm Eco
    300 300 150 Si – Si 134 – Si ECO.6091.0104
    300 300 150 – Si – 150 – Si ECO.6091.0105
    300 400 150 Si – Si 134 – Si ECO.6091.0106
    300 400 150 – Si – 150 – Si ECO.6091.0107
    400 400 150 Si – Si 134 – Si ECO.6091.0108
    400 400 150 – Si – 150 – Si ECO.6091.0109
    400 500 150 Si – Si 134 – Si ECO.6091.0110
    400 500 150 – Si – 150 – Si ECO.6091.0111
    500 500 150 Si – Si 134 – Si ECO.6091.0112
    500 500 150 – Si – 150 – Si ECO.6091.0113
    500 600 150 Si – Si 134 – Si ECO.6091.0114
    500 600 150 – Si – 150 – Si ECO.6091.0115
    600 600 150 Si – Si 134 – Si ECO.6091.0116
    600 600 150 – Si – 150 – Si ECO.6091.0117
