ECO.6090.0100

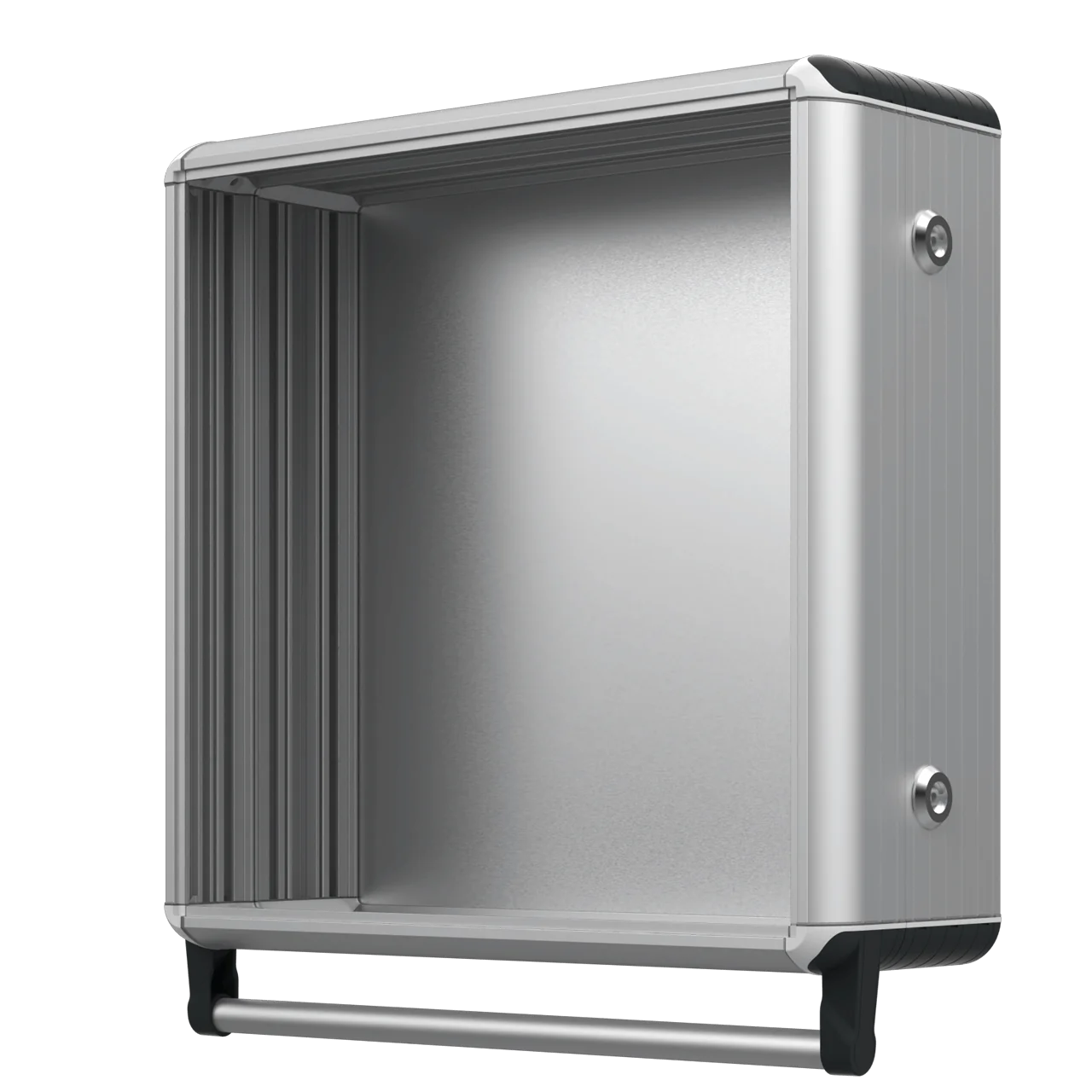

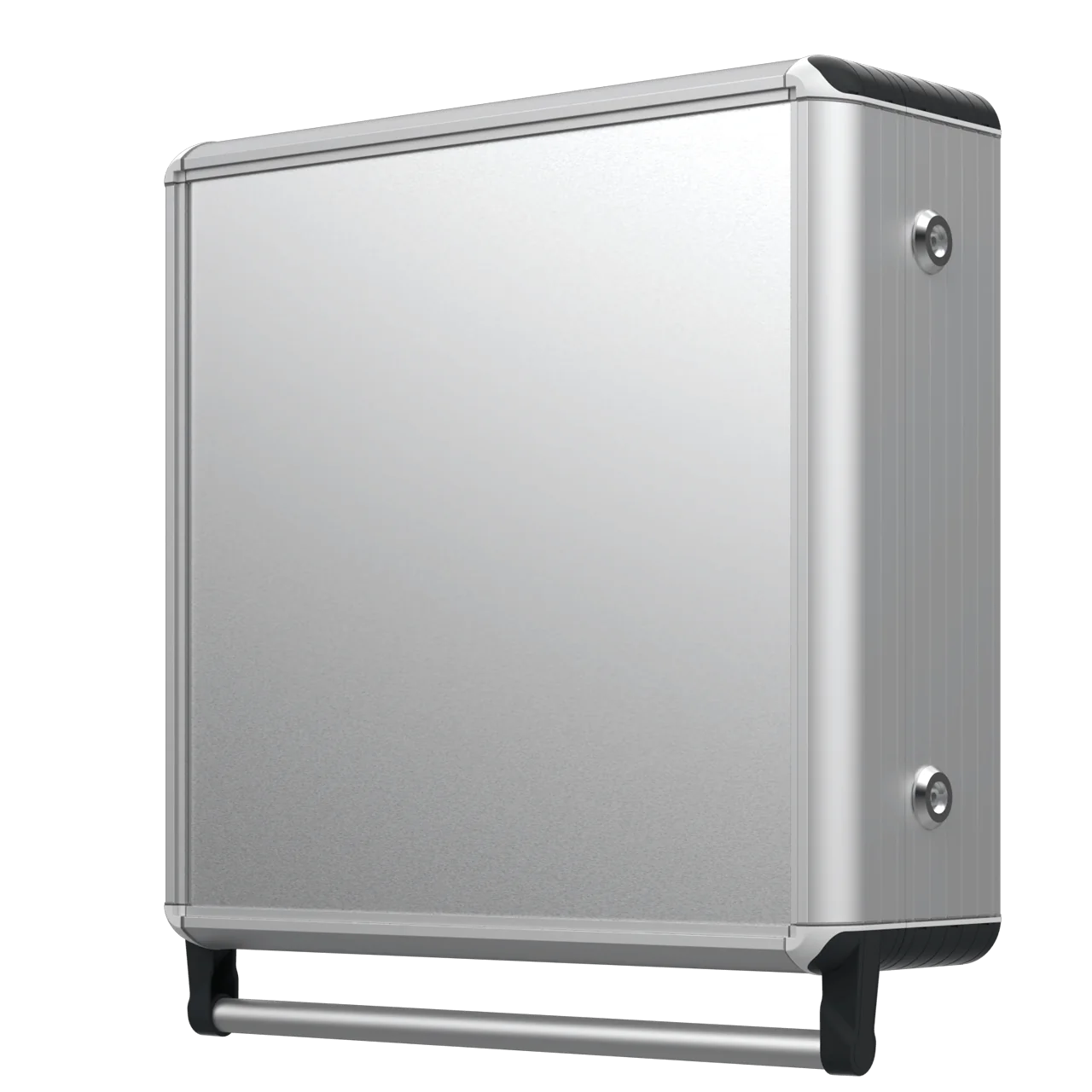

ПАНЕЛЬ С ОДНОЙ РУЧКОЙ + ГЛУБИНА 90 ММ

Серия ECO 060 представляет собой дополнительный корпус для увеличения внутренней области использования панели. Благодаря современным линиям и элегантности; вместе с возможностью установки дополнительных панелей модульность вышла на более высокий уровень. Внутренняя глубина использования этих панелей составляет 150 мм, а поддержка прямого подключения к рычагам оператора обеспечивается модулем TK060.830 (подключение дополнительно с панели). Благодаря своим уникальным алюминиевым профилям он имеет более легкую и прочную конструкцию, чем другие образцы. Две панели могут открываться и закрываться посередине с помощью системы петель и замков в средней части. Он имеет функцию герметизации в случае нежелательных условий, таких как пыль и т.д. Профиль панели, углы панели, передняя и задняя панели изготовлены из алюминия, угловые крышки изготовлены из пластика. Для гораздо более эргономичного использования к этой панели был применен один из них.

Вы можете получить доступ к файлам, войдя в систему.

    Размеры использования Задняя обложка Глубина установки Поддерживаемое соединение NO TK Код продукта
    Ширина (mm) Высота (mm) Глубина (mm) Петля Винт H-образный профиль платформа для установки Глубина установки (mm) 130mm Ø 118×65.5mm Eco
    300 300 150 Ara Ara 134 Ara ECO.6090.0104
    300 300 150 Ara 150 Ara ECO.6090.0105
    300 400 150 Ara Ara 134 Ara ECO.6090.0106
    300 400 150 Ara 150 Ara ECO.6090.0107
    400 400 150 Ara Ara 134 Ara ECO.6090.0108
    400 400 150 Ara 150 Ara ECO.6090.0109
    400 500 150 Ara Ara 134 Ara ECO.6090.0110
    400 500 150 Ara 150 Ara ECO.6090.0111
    500 500 150 Ara Ara 134 Ara ECO.6090.0112
    500 500 150 Ara 150 Ara ECO.6090.0113
    500 600 150 Ara Ara 134 Ara ECO.6090.0114
    500 600 150 Ara 150 Ara ECO.6090.0115
    600 600 150 Ara Ara 134 Ara ECO.6090.0116
    600 600 150 Ara 150 Ara ECO.6090.0117
